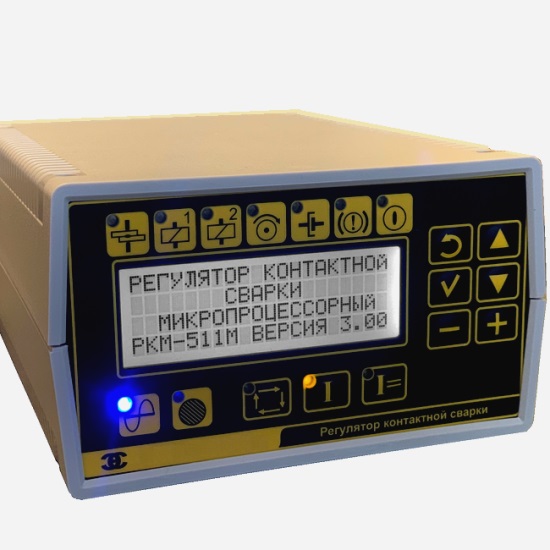

Регулятор контактной сварки микропроцессорный РКМ-511М предназначен для управления циклом сварки, контроля и стабилизации значения сварочного тока точечных и шовных машин контактной сварки переменного тока. Регулятор РКМ-511М - это дальнейшая модернизация регулятора РКМ-511. По сравнению с прошлой модификацией, новый регулятор имеет: - Алфавитно-цифровой текстовый индикатор (в РКМ-511 использовался 7-сегментный светодиодный индикатор); - Компактный корпус с удобным креплением, позволяющим крепить корпус регулятора используя винты М4 или магнитный крепеж (для крепления РКМ-511 требовалась дополнительная фурнитура); - Дополнительные функции настройки регуляторы (по сравнению с РКМ-511 появились функции работы в режиме пайки, возможность подключения сигнала "АВАРИЯ" с низким активным уровнем, функция тестирования входов и выходов регулятора); - Расширенную память для хранения 20 сварочных программ (РКМ-511 позволял сохранять 10 программ). РКМ-511М заменяет аппаратуру управления следующих серий: РЦС-301, РЦС-403, РЦС-503 РВИ-501, РВИ-503, РВИ-504 РКС-501, РКС-502, РКС-601 РКС-14, РКС-15 Обеспечение РКМ-511М: Регулятор обеспечивает управление силовой коммутирующей аппаратурой - тиристорным контактором, одним электропневматическим клапаном, приводом вращения роликов и муфтой привода вращения. Регулятор обеспечивает режимы работы: - шовный режим (сварка с прерывистым пропусканием сварочного тока); - шовный режим (сварка с непрерывным пропусканием сварочного тока); - точечный режим; Регулятор обеспечивает: - плавное нарастание переднего фронта первого импульса (модуляцию); - дискретный отсчет позиций сварочного цикла в периодах сетевого напряжения; - измерение и индикацию действующего значения напряжения питающей сети; - параметрическую стабилизацию среднего значения напряжения на сварочном контуре по напряжению сети; Регулятор (в точечном режиме) обеспечивает работу машин одиночными циклами и в автоматическом режиме (пока замкнута цепь запуска), при этом выдержка времени «Предварительное сжатие» из последующих циклов исключается. При работе в шовных режимах цепь запуска должна быть замкнута дважды: один раз для запуска, второй для остановки. Технические характеристики: Потребляемая мощность, ВА, не более - 50; Количество регулируемых выдержек сварочного цикла - 5; Пределы регулирования выдержек времени сварочного цикла: Предварительное сжатие - 0-396; Сжатие - 0-198; Импульс - 0-198; Проковка - 0-198; Пауза - 0-198; Модуляция - 0-198; Пределы регулирования действующего значения сварочного тока (параметрическая стабилизация), % - 30-100; Длительность нарастания переднего фронта импульса сварочного тока (модуляция) - 0-198; Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети от 0,9 до 1,05 от номинального значения (параметрическая стабилизация), % - ±3; Параметры импульсов управления тиристорами: - Амплитуда выходного напряжения на сопротивлении 6 Ом +/-5%, В - Не менее 15 / Не более 25; - Длительность импульса на уровне 15В, мкс - Не менее 100 / Не более 300; Параметры сигнала для питания выходных устройств постоянного тока: Напряжение, В - 24±10%; Ток, А не более - 0,8 ; Количество выходных устройств - 3.
